Outdoor Armored Fiber Optic Cable with Multi-Loose Tube Structure and Steel Wire Strength Member for Duct and Conduit Application

تمام دسته ها

کابل فیبر نوری زره پوش در فضای باز

ماژول فیبر نوری

با ما تماس بگیرید

sales@hxfiber.com

حالا تماس بگیرید

Outdoor Armored Fiber Optic Cable with Multi-Loose Tube Structure and Steel Wire Strength Member for Duct and Conduit Application

نام تجاری:	HX
شماره مدل:	HX-GL2
مقدار تولیدی:	1

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ ، چین

گواهی:

CE/ROHS/ISO9001

تعداد هادی ها:

10 پوند

رنگ کابل:

ماده ژاکت:

ژاکت پلی اتیلن

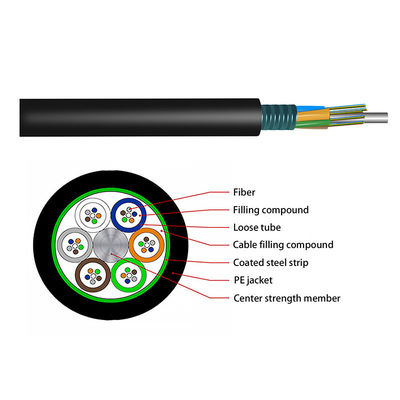

ساخت کابل:

لوله چند گشاد

گزینه های فیبر:

Itu G652D، G657A، Om1، Om2، Om3، Om4

عضو قدرت:

سیم فولادی مرکزی یا پلاستیک تقویت شده با فایبرگلاس (FRP)

تضعیف @850nm:

≤3.0dB/km (50/125μm)، ≤3.3dB/km (62.5/125μm)

تضعیف @1300nm:

≤1.0dB/km

تضعیف @1310nm:

≤0.36dB/km (G.652)، ≤0.40dB/km (G.655)

تضعیف @1550nm:

≤0.22dB/km (G.652)، ≤0.23dB/km (G.655)

پهنای باند @850nm:

≥500 مگاهرتز*کیلومتر (50/125 میکرومتر)، ≥200 مگاهرتز* کیلومتر (62.5/125 میکرومتر)

پهنای باند @1300nm:

≥1000 مگاهرتز*کیلومتر (50/125 میکرومتر)، ≥600 مگاهرتز* کیلومتر (62.5/125 میکرومتر)

دیافراگم عددی:

0.015±0.200 NA (50/125 میکرومتر)، 0.275±0.015 NA (62.5/125 میکرومتر)

طول موج قطع:

≤1260nm (G.652)، ≤1450nm (G.655)

دامنه دما:

-40 درجه سانتیگراد تا +70 درجه سانتیگراد

برجسته کردن:

Multi-Loose Tube Structure Fiber Optic Cable,Steel Wire Strength Member Armored Cable,Duct and Conduit Application Outdoor Cable

Steel Wire Strength Member Armored Cable

Duct and Conduit Application Outdoor Cable

توضیحات محصول

Wholesale Best Selling Armoured Cable Underground GYTS GYTA 12 24 48 96 Core Fiber Optic Cable For Duct

Key Specifications

Parameter	G.652	G.655	50/125 μm	62.5/125 μm
Attenuation (+20°C)
@850nm			≤3.0dB/km	≤3.3dB/km
@1300nm			≤1.0dB/km	≤1.0dB/km
@1310nm	≤0.36dB/km	≤0.40dB/km
@1550nm	≤0.22dB/km	≤0.23 dB/km
Bandwidth (A-level)			≥500 MHz*km	≥200 MHz*km
@1300nm			≥1000 MHz*km	≥600 MHz*km
Numerical aperture			0.200±0.015NA	0.275±0.015NA
Optical fiber cable cut-off wavelength	≤1260nm	≤1450nm

Fiber Optic Cable Specifications

Optic fibre cable	Number of fibers	Number of casings	Number of filling ropes	Fiber optic cable diameter (mm)
GYTA-2~6	2~6	1	4	9.2
GYTA-8~12	8~12	2	3	9.2
GYTA-14～18	14~18	3	2	9.2
GYTA-20~24	20~24	4	1	9.2
GYTA-26~30	26~30	5	0	9.2
GYTA-32~36	32~36	6	0	9.7
GYTA-38～48	38~48	4	1	10.5
GYTA-50~60	50~60	5	0	10.5
GYTA-62~72	62~72	6	0	11.5
GYTA-74~84	74~84	7	1	13.2
GYTA-86～96	86~96	8	0	13.2

Mechanical Properties

Fiber Optic Cable Weight (kg/km)	Allowable tensile force long term/short term (N)	Allowable flat pressure long term/short term (N/100mm)	Bending radius static/dynamic (mm)
80	600/1500	300/1000	10D/20D
97	1000/3000

Storage and Operating Conditions

Temperature range: -40°C to +70°C (The above parameters are for reference only)

Product Characteristics

Steel jacket offers high tension and crush resistance

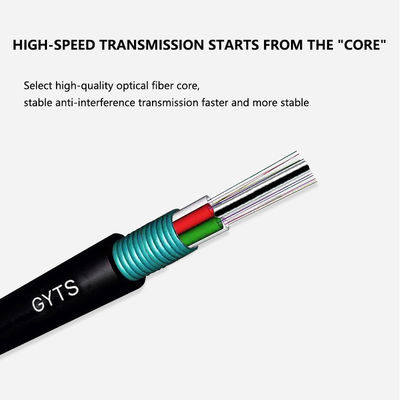

Special gel in the tube offers critical protection for the fibers

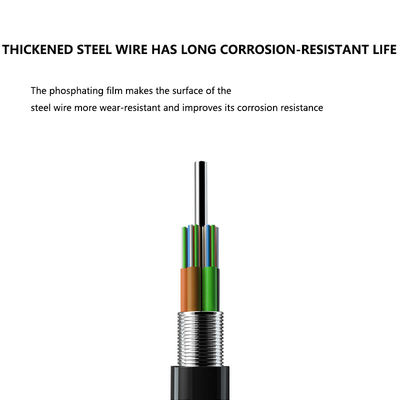

With steel central strength member

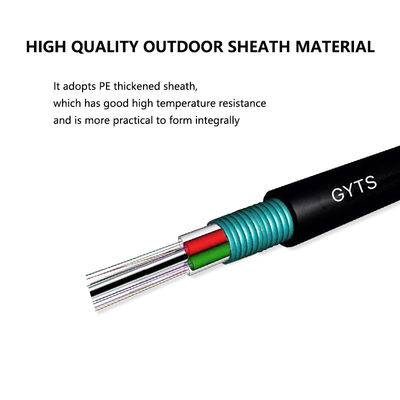

PE jacket prevents UV damage (UV material can be added)
Excellent performance under high and low temperatures
Anti-aging properties

Applications

Conduit/buried installations
Connecting communication equipment
Multi-core wiring systems in data centers

Standards Compliance

GYTS complies with YD/T901-2009 and IEC 60794-1 standards

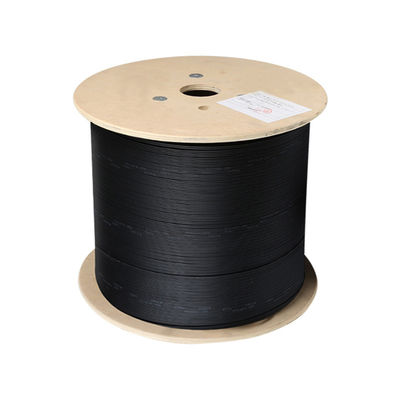

Product Images

Frequently Asked Questions

1. Are you the real manufacturer?

Yes. We are the real manufacturer with more than 20 years' history, welcome to visit us!

2. What is your minimum quantity?

1KM. We support new project of our customers, trial order is available.

3. Can I get a sample?

Yes, we provide FREE sample and you just need to pay for express freight.

4. Can you customize the product?

Yes, we can customize according to your requirements (logo, package, printing and so on).

5. How long will it take you to deliver?

Our usual delivery date takes 15 to 20 days.

6. Can we trust you?

We founded the factory has 18 years of history, products exported to over 25 countries.

7. How about your price?

At the same price, our quality is better; at the same quality, our price is more favorable.

8. What about Payment?

L/C, T/T, Western Union and Paypal are acceptable.

9. What mode of transportation do you support?

Ocean transportation, air transport, Express, etc.
